大跨距桥架分梯级式、槽式、托盘式三种形式，A型、B型二种型号，支撑间距6m。当跨距大于6m时可接受特殊订货。
大跨距桥架
大跨距桥架分梯级式、槽式、托盘式三种形式，A型、B型二种型号，支撑间距6m。当跨距大于6m时可接受特殊订货。大跨距桥架
梯级式、槽式、托盘式三种形式，支撑间距6m
产品概述
产品形式

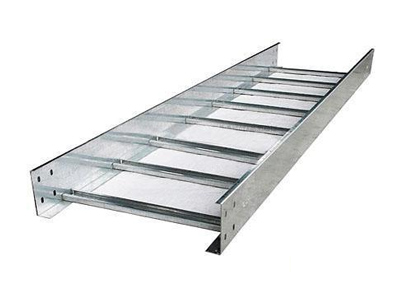

梯级式
开放式结构，通风散热性能好，适用于需要良好散热的场所。
槽式
全封闭结构，防护性能好，适用于需要防尘、防潮的场所。
托盘式
半封闭结构，综合性能好，适用于大多数电缆敷设场所。
产品特点
- 大跨距设计：标准支撑间距6m，减少支撑点数量
- 承载能力强：特殊结构设计，能够承受较大载荷
- 安装简便：减少支撑点，降低安装成本和工作量
- 形式多样：提供梯级式、槽式、托盘式三种形式
- 型号齐全：A型、B型两种型号满足不同需求
- 可定制：支持特殊跨距和特殊要求的定制
特殊订货说明
当跨距大于6m时，可根据客户需求进行特殊订货。特殊订货需提供以下信息：跨距要求、电缆规格和数量、安装环境条件、特殊技术要求等。
技术参数表 (A型)
| 序号 NO | 型号 Model | 规格A×B Size | 厚度mm Thickness |
|---|---|---|---|
| 1 | A型 | 100×50 | 2.0 |
| 2 | A型 | 150×75 | 2.5 |
| 3 | A型 | 200×100 | 3.0 |
| 4 | A型 | 250×125 | 3.5 |
| 5 | A型 | 300×150 | 4.0 |
| 6 | A型 | 400×200 | 4.5 |
| 7 | A型 | 500×200 | 5.0 |
| 8 | A型 | 600×200 | 5.5 |
| 9 | A型 | 800×200 | 6.0 |
| 10 | A型 | 1000×200 | 6.5 |
技术参数表 (B型)
| 序号 NO | 型号 Model | 规格A×B Size | 厚度mm Thickness |
|---|---|---|---|
| 1 | B型 | 100×50 | 2.5 |
| 2 | B型 | 150×75 | 3.0 |
| 3 | B型 | 200×100 | 3.5 |
| 4 | B型 | 250×125 | 4.0 |
| 5 | B型 | 300×150 | 4.5 |
| 6 | B型 | 400×200 | 5.0 |
| 7 | B型 | 500×200 | 5.5 |
| 8 | B型 | 600×200 | 6.0 |
| 9 | B型 | 800×200 | 6.5 |
| 10 | B型 | 1000×200 | 7.0 |
应用领域
大跨距桥架广泛应用于以下行业和场景：
- 大型厂房：钢结构厂房、生产车间等大空间场所
- 仓储物流：仓库、物流中心等需要大跨距敷设的场所
- 体育场馆：体育馆、展览中心等大型公共建筑
- 交通枢纽：机场、车站、码头等交通设施
- 工业厂区：化工厂、电厂、冶金厂等工业场所
- 其他：需要减少支撑点的大空间电缆敷设场所
安装注意事项
1. 安装前应进行详细设计，确定支撑点的位置和间距
2. 支撑结构应牢固稳定，能够承受桥架和电缆的重量
3. 桥架安装时应保持水平，偏差不应超过规范要求
4. 电缆敷设时应均匀分布，避免局部过载
5. 对于特殊跨距的桥架，应按照设计要求进行安装
