梯级式桥架是根据国外有关技术及我厂产品的特点改进而成，它具有重量轻、成本低、造型别致、通风散热性能好等特点。它适用于一般直径较大的电缆敷设，特别适用于高、低压动力电缆的敷设。

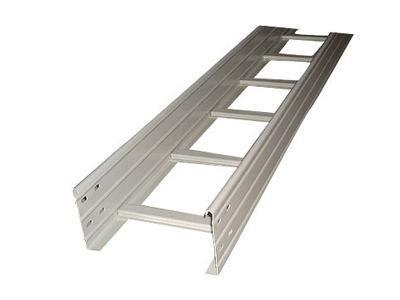

梯级式桥架
梯级式桥架是根据国外有关技术及我厂产品的特点改进而成，它具有重量轻、成本低、造型别致、通风散热性能好等特点。它适用于一般直径较大的电缆敷设，特别适用于高、低压动力电缆的敷设。梯级式桥架
重量轻、成本低、通风散热性能好的电缆敷设装置
产品概述
产品特点
- 重量轻：结构设计合理，重量比传统桥架更轻
- 成本低：生产工艺成熟，性价比高
- 造型别致：梯级式设计，外观独特美观
- 通风散热性能好：开放式结构有利于电缆散热
- 安装方便：模块化设计，安装简单快捷
- 适用范围广：特别适用于高、低压动力电缆敷设
通风散热优势
梯级式桥架的开放式结构设计，使得电缆在工作过程中产生的热量能够快速散发，有效降低电缆的工作温度，延长电缆使用寿命，提高电力系统的安全稳定性。
技术参数表 (T-01系列)
| 序号 NO | 型号 Model | 规格A×B Size | 厚度mm Thickness |
|---|---|---|---|
| 1 | T-01 | 50×25 | 1.0 |
| 2 | T-01 | 100×50 | 1.2 |
| 3 | T-01 | 150×75 | 1.5 |
| 4 | T-01 | 200×100 | 1.5 |
| 5 | T-01 | 250×125 | 2.0 |
| 6 | T-01 | 300×150 | 2.0 |
| 7 | T-01 | 400×200 | 2.5 |
| 8 | T-01 | 500×200 | 3.0 |
| 9 | T-01 | 600×200 | 3.0 |
| 10 | T-01 | 800×200 | 3.5 |
技术参数表 (T-02系列)
| 序号 NO | 型号 Model | 规格A×B Size | 厚度mm Thickness |
|---|---|---|---|
| 1 | T-02 | 50×25 | 1.2 |
| 2 | T-02 | 100×50 | 1.5 |
| 3 | T-02 | 150×75 | 2.0 |
| 4 | T-02 | 200×100 | 2.0 |
| 5 | T-02 | 250×125 | 2.5 |
| 6 | T-02 | 300×150 | 2.5 |
| 7 | T-02 | 400×200 | 3.0 |
| 8 | T-02 | 500×200 | 3.5 |
| 9 | T-02 | 600×200 | 4.0 |
| 10 | T-02 | 800×200 | 4.5 |
应用领域
梯级式桥架广泛应用于以下行业和场景：
- 电力行业：发电厂、变电站、配电室等高低压电缆敷设
- 工业制造：工厂车间、生产线、设备间等动力电缆敷设
- 建筑行业：商业大厦、住宅小区、公共设施等电缆敷设
- 石油化工：炼油厂、化工厂等需要良好散热的场所
- 冶金行业：钢铁厂、有色金属冶炼厂等高温环境
- 数据中心：服务器机房、网络中心等大电流电缆敷设
安装注意事项
1. 安装前应根据电缆数量和规格选择合适的桥架尺寸
2. 支撑间距应根据桥架规格和电缆重量合理确定，一般不超过2米
3. 桥架应保持水平或垂直安装，偏差不应超过规范要求
4. 电缆敷设时应分层排列，动力电缆和控制电缆应分开敷设
5. 桥架接地应稳定，接地电阻应符合规范要求
