托盘式桥架是石油、化工、电力、电讯等方面最广泛应用的理想敷设装置。它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的敷设。

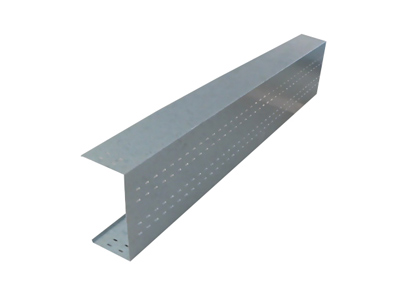

托盘式桥架
托盘式桥架是石油、化工、电力、电讯等方面最广泛应用的理想敷设装置。它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的敷设。托盘式桥架
石油、化工、电力、电讯等行业的理想敷设装置
产品概述
产品特点
- 重量轻：比传统桥架更轻，便于运输和安装
- 载荷大：结构设计合理，承载能力强
- 造型美观：流线型设计，外观漂亮
- 结构简单：安装拆卸方便，维护容易
- 散热透气性好：有利于电缆散热，延长电缆寿命
- 适用范围广：适用于各种电缆敷设需求
连接孔说明
单排连接孔
适用于P-01系列托盘式桥架，连接简单稳定，安装方便。
双排连接孔
适用于P-02系列托盘式桥架，连接更加牢固，承载能力更强。
技术参数表 (P-01系列)
| 序号 NO | 型号 Model | 规格A×B Size | 厚度mm Thickness |
|---|---|---|---|
| 1 | P-01 | 50×25 | 1.0 |
| 2 | P-01 | 100×50 | 1.2 |
| 3 | P-01 | 150×75 | 1.5 |
| 4 | P-01 | 200×100 | 1.5 |
| 5 | P-01 | 250×125 | 2.0 |
| 6 | P-01 | 300×150 | 2.0 |
| 7 | P-01 | 400×200 | 2.5 |
| 8 | P-01 | 500×200 | 3.0 |
| 9 | P-01 | 600×200 | 3.0 |
| 10 | P-01 | 800×200 | 3.5 |
技术参数表 (P-02系列)
| 序号 NO | 型号 Model | 规格A×B Size | 厚度mm Thickness |
|---|---|---|---|
| 1 | P-02 | 50×25 | 1.2 |
| 2 | P-02 | 100×50 | 1.5 |
| 3 | P-02 | 150×75 | 2.0 |
| 4 | P-02 | 200×100 | 2.0 |
| 5 | P-02 | 250×125 | 2.5 |
| 6 | P-02 | 300×150 | 2.5 |
| 7 | P-02 | 400×200 | 3.0 |
| 8 | P-02 | 500×200 | 3.5 |
| 9 | P-02 | 600×200 | 4.0 |
| 10 | P-02 | 800×200 | 4.5 |
应用领域
托盘式桥架广泛应用于以下行业和场景：
- 石油行业：炼油厂、化工厂、油田等场所的电缆敷设
- 化工行业：化工厂、制药厂、化肥厂等腐蚀性环境
- 电力行业：发电厂、变电站、配电室等电力设施
- 电讯行业：通信基站、数据中心、网络机房等
- 建筑行业：商业大厦、住宅小区、公共设施等
- 工业制造：工厂车间、生产线、设备间等
安装注意事项
1. 安装前应根据设计图纸确定桥架的走向和位置
2. 支撑间距应根据桥架规格和电缆重量合理确定
3. 连接处应使用配套的连接件，让连接牢固
4. 桥架应稳定接地，接地电阻应符合规范要求
5. 电缆敷设时应避免过度弯曲，防止电缆损伤
