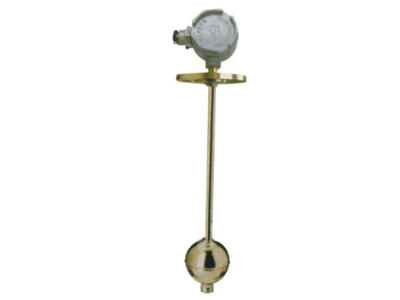

UHZ-50S-Ur-Ub型系列插入式磁性浮球液位变送器
UQK系列插入式磁性浮球变送器是一种高精度液位测量传感器，利用带环形磁钢的浮球随液位升降，使主体管内的干簧管吸合，将液位转换成相应的电阻输出。该输出电阻与智能数显仪表配套可实现液位的遥测、报警和控制UQK系列插入式磁性浮球变送器
高精度液位测量与控制解决方案
产品概述
UQK系列插入式磁性浮球变送器是一种高精度液位测量传感器，利用带环形磁钢的浮球随液位升降，使主体管内的干簧管吸合，将液位转换成相应的电阻输出。该输出电阻与智能数显仪表配套可实现液位的遥测、报警和控制。
本系列变送器在UQK系列液位变送器的基础上，通过专用电子放大器模块将电阻信号转换成二线制的4-20mA信号输出，可直接与DDZ-Ⅲ电动单元仪表配套使用实现遥测、报警和控制，也可与智能型数显仪表配套使用。
工作原理
工作原理示意图
插入式磁性浮球液位变送器的主导管内装有一组干簧管和精密电阻，当管外带有环行磁钢的浮球因浮力随液位上下变化，相应在主导管内位于液面处的干簧管在磁场作用下依次闭合(接通)使回路电阻值发生变化，经专用模块转换成电流输出。
外型结构与结构图
主要技术参数
| 参数名称 | 技术指标 | 备注说明 |
|---|---|---|
| 测量范围 | 0-6000mm | 可根据需求定制 |
| 远传精度 |
±1.5%(L≥1000mm) ±2.5%(L≤1000mm) |
L为测量范围 |
| 现场指示精度 | ±2.5%F.S | 全量程精度 |
| 变送器电源 | 24VDC 4-20mA(二线制) | R2=350Ω |
| 介质温度 | -10℃ ~ +80℃ | 工作温度范围 |
| 介质密度 | ≥0.5g/cm³ | 最低介质密度要求 |
| 工作压力 | <1.6MPa | 最大工作压力 |
| 连接法兰尺寸 | DN150 PN1.6凸面 | 标准：HG20592-97 |
| 防护等级 | IP65 | 防尘防水等级 |
| 防爆等级 |
隔爆型：ExdⅡBT4-6 本安型：ExiaCT4-6 |
防爆认证等级 |
产品特点
- 结构简单，安装方便，维修容易，工作稳定稳定
- 应用范围广：除高粘度介质外所有介质均可测量
- 变送器除4-20mADC标准信号外，现场也可同时选取液晶显示或指针指示，调试方便
- 本产品均采用进口干簧管，解决了干簧管的磁化问题
- 二线制4-20mA输出，可直接与DDZ-Ⅲ电动单元仪表配套使用
- 适用于化工、电力、造纸、造船、环保、食品等多个行业
- 承压(开口)容器内介质的液位测量，特别适用于地下槽、池、高层水箱的液位测量
应用领域
各类化工容器、反应釜、储罐的液位测量与控制
电厂水箱、除盐水箱、疏水箱等液位监测
造纸浆池、储液罐的液位测量
污水处理池、清水池、加药罐液位监测
食品储罐、发酵罐、调配罐液位控制
船舶压载舱、燃油舱、淡水舱液位测量
选型说明
| 型号代码 | 含义说明 | 选型示例 |
|---|---|---|
| UQK | 插入式磁性浮球液位变送器 |
UQK-1500-Exd 表示：插入式磁性浮球液位变送器，测量范围1500mm，隔爆型 |
| 数字(如：500, 1000, 1500) | 测量范围(mm) | |
| -Exd | 隔爆型防爆 | |
| -Exia | 本安型防爆 |
1. 安装前请确认介质密度不低于0.5g/cm³，让浮球能够正常浮起
2. 在易燃易爆场所使用时，请选择相应的防爆型产品(Exd或Exia)
3. 安装时让变送器垂直安装，避免倾斜影响测量精度
4. 对于腐蚀性介质，可选用不锈钢316L材质，提高耐腐蚀性能
5. 定期检查浮球活动是否灵活，防止介质结晶或杂质卡住浮球
6. 电气接线请严格按照产品说明书进行，让安全稳定
