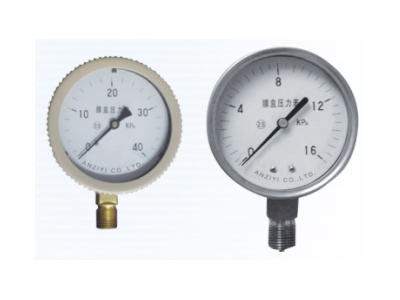

YE系列膜盒压力表
不锈钢膜盒压力表是用于测量微压和负压的高精度仪表，广泛应用于锅炉通风和气体介质测量。具有优良的抗腐蚀性能和稳定的测量精度，满足多种工业环境需求
禾田电
不锈钢膜盒压力表 - 产品详情
产品简介
不锈钢膜盒压力表是用于测量微压和负压的高精度仪表，广泛应用于锅炉通风和气体介质测量。具有优良的抗腐蚀性能和稳定的测量精度，满足多种工业环境需求。
仪表外径
60、75、100、150 mm
精度等级
2.5%
使用环境
-25~55℃ ≤80%湿度
抗振等级
V·H·3级
应用领域
不锈钢膜盒压力表应用于锅炉通风和气体介质的微压和负压测量。
普通膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。
本仪表可以就地安装并现场指示，安装简便，读数直观。
工作原理
仪表由测量系统、传动指示机构和外壳等组成。仪表的工作原理基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹簧变形，再经拨杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
型号表示
| 代号 | 注解 |
|---|---|
| Y | 压力表 |
| E | 膜盒 |
| 1 | 仪表表盘直径 |
型号示例： YE-100 表示表盘直径为100mm的膜盒压力表
注： 1、特种要求如耐震（N）、轴向（Z）可定制
2、如有其它要求须我厂技术确认并澄清后可定制
外形尺寸 (单位：mm)
| 表型 | a | b | D₁ | D₂ | e | G | h | SW |
|---|---|---|---|---|---|---|---|---|
| 60 | 8.5 | 40 | 61 | 60 | 2 | M14×10 | 54 | 14 |
| 100 | 15 | 51 | 101 | 99 | 17.5 | M20×15 | 88 | 22 |
| 150 | 16 | 49 | 151 | 148 | 16.5 | M20×15 | 113 | 22 |
温度影响
使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。本仪表经过精密温度补偿，可在-25~55℃范围内保持稳定精度，适用于多种工业环境。
