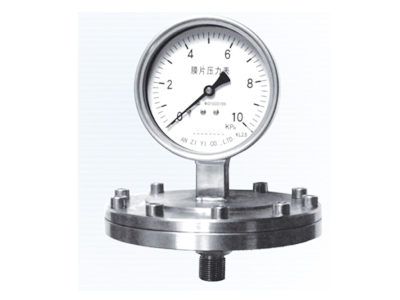

YP系列膜片压力表
膜片压力表适用于测量具有一定性、非凝固或非结晶的各种流体介质的低压或负压。其耐腐蚀性取决于膜片材料。膜片压力表
YP-100螺纹型压力表
应用
膜片压力表适用于测量具有一定性、非凝固或非结晶的各种流体介质的低压或负压。其耐腐蚀性取决于膜片材料。
原理
仪表由测量系统、传动指示机构和外壳等组成。其作用原理是基于弹性元件变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形一位移，借助连杆组经传动机构的传动并放大，由固定齿轮上的指针逐渐将被测值在刻度盘上指示出来。
主要技术参数
仪表外径：100、150
精度：2.5%
使用环境温度：-40~70℃；相对湿度不大于90%
温度影响：使用温度偏离20±5℃时，其温度附和误差不大于0.04%/℃
工作位置：重直安装
外壳防护等级：IP65
测量范围、精度等级
| 型号 | 测量范围 | 精度（%） |
|
YP-100 YP-150 |
0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、-0.1~0、0.06、0.15、0.3、0.5、0.9、1.5、2.4（MPa） | 2.5 |
|
YFP-100 YFP-150 |
0-1.6、25、4、6、10、16、25、40、60、-1.6~0、-2.5~0、-6~0、-10~0、-16~0、-25~0、-40~0、±0.8、±1.2、±2、±3、±5、±8、±12、±20、±30(KPa) | 2.5 |
