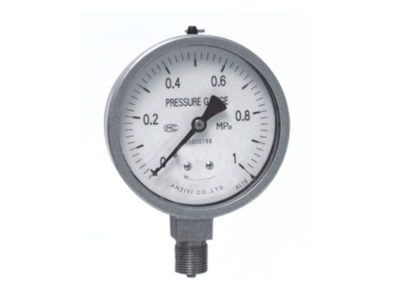

YTF系列不锈钢压力表
不锈钢压力表广泛应用于石油、化工、冶金、电站等工业部门，可在测量介质腐蚀性强、工作环境恶劣、耐震要求较高的情况下使用。外壳采用不锈钢材料，具有优良的抗腐蚀性能不锈钢压力表 - 产品详情
产品简介
不锈钢压力表广泛应用于石油、化工、冶金、电站等工业部门，可在测量介质腐蚀性强、工作环境恶劣、耐震要求较高的情况下使用。外壳采用不锈钢材料，具有优良的抗腐蚀性能。
YTF-60Z 轴向型
表盘直径：60mm
安装方式：轴向
适用环境：腐蚀性介质
YTFN-100Z 轴向耐震型
表盘直径：100mm
安装方式：轴向
特性：耐震型
主要技术参数
仪表外径
60、100、150 mm
精度等级
1.6%、2.5%
防护等级
IP65
接口螺纹
M20×1.5、G1/2等
应用领域
不锈钢压力表广泛应用于石油、化工、冶金、电站等工业部门，可在测量介质腐蚀性强、工作环境恶劣、耐震要求较高的情况下使用。
适用于测量腐蚀性较强的介质压力，具有较强的环境适应能力。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。
工作原理
仪表由导压系统、齿轮传动机构、示数装置和外壳所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。
对于在外壳内充液的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。内部机构采用不锈钢材料，让长期稳定运行。
型号表示
| 代号 | 注解 | 示例说明 |
|---|---|---|
| Y | 压力表 | 压力表基本代号 |
| T | 特殊仪表 | 表示特殊用途 |
| F | 不锈钢 | 不锈钢材质 |
| 1 | 代表表盘直径 | 60、100、150分别表示表盘直径为60mm、100mm、150mm |
| 2 | 仪表安装方式 | 缺项表示径向，Z 轴向，T 径向后带边，ZT轴向前带边 |
| N | 耐震型 | 适用于振动环境 |
型号示例说明：
YTF-60Z： 不锈钢压力表，表盘直径60mm，轴向安装
YTFN-100Z： 不锈钢耐震压力表，表盘直径100mm，轴向安装
注： 如有其它要求，须我厂技术确认并澄清后可定制。
安装方式
轴向型
轴向安装，表盘与管道轴线平行
径向后带边
径向安装，后部带安装边
轴向前带边
轴向安装，前部带安装边
选型指南
如何选择合适的不锈钢压力表
- 根据介质特性： 强腐蚀性介质必须选用不锈钢压力表
- 根据工作环境： 振动较大的环境应选用耐震型(YTFN系列)
- 根据安装位置： 根据管道或设备结构选择轴向或径向安装方式
- 根据精度要求： 根据工艺要求选择1.6%或2.5%精度等级
- 根据表盘尺寸： 根据观察距离选择60mm、100mm或150mm表盘
