YTP系列隔膜压力表

隔膜压力表主要应用于石油化工、制碱、化纤、制药、食品等工艺流程中，它是由通用型压力表与连接体和隔膜隔离器组成。在测量介质是强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的情况下使用

隔膜压力表详情页

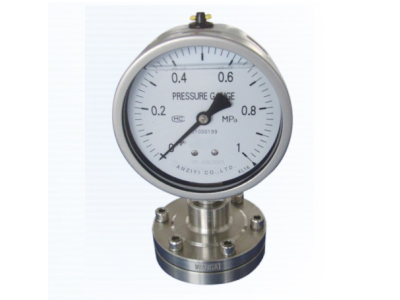

隔膜压力表

腐蚀性介质专用压力测量仪表

应用

隔膜压力表主要应用于石油化工、制碱、化纤、制药、食品等工艺流程中，它是由通用型压力表与连接体和隔膜隔离器组成。在测量介质是强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的情况下使用。

原理

当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。

工作原理示意图

隔膜表液位差

尤其对于带软连接管的隔膜压力表，由于受压部与通用型压力表安装位置不同，会产生如下图所示的液位差的影响量△P。

产品型号

法兰的选择

现根据GB(中国)、HGJ(化工部)、DIN(德国)、JIS(日本)、ANSI(美国)等法兰标准以及国内实际使用情况编制制成常用的法兰系列标准，供用户选用。特殊规格可定制。
