YXC系列磁助电接点压力表
磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力，仪表经与相应的电气器件配套使用，可对被测压力系统实现自动控制和发信（报警）的目的磁助电接点压力表
自动控制和报警用压力测量仪表
应用
磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力，仪表经与相应的电气器件配套使用，可对被测压力系统实现自动控制和发信（报警）的目的。

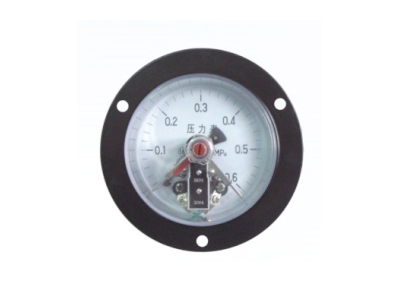

小型压力表示例
YXC-100ZT 轴向带边普通型
原理
仪表由测量系统、指示装置、磁动电接点装置、外壳、调整装置和接线盒等组成。其工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性形变—位移，借助拉杆经齿轮传动并予放大，由固定于齿轮轴上的指示指针逐将被测值在度盘上指示出来。同时，当其与设定指针上的触头相接触的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
型号表示
| Y(F) | XC | 1 | 2 | 3 |
| 代号 | 注解 |
| Y | 压力表 |
| X | 缓行接点位式开关 |
| C | 磁助作用式 |
| 1 | N 耐震 |
| A 适用于氨及其混合物 | |
| 2 | 仪表表盘直径 |
| 100、150分别表示表盘直径为 100mm、150mm | |
| 仪表安装方式 缺项表示径向 | |
| 3 | Z 轴向 T径向后带边 |
| ZT轴向前带边 |
如有其它要求，须我厂技术确认并澄清后可定制。
