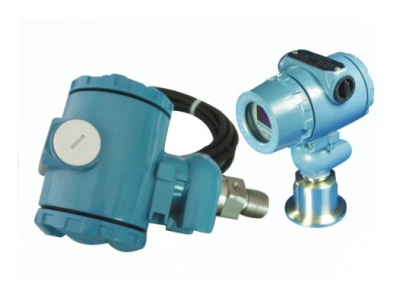

中高温压力变送器
AAI421型中高温压力变送器选用进口耐高温敏感元件组装，传感器探头能在350℃高温下长期稳定工作。芯体与不锈钢外壳之间采用激光冷焊工艺，使其完全熔为一体，确保了变送器在高温状态下的使用安全。传感器的压力芯体与放大电路之间，用聚四氟乙烯垫片隔热，并加有散热装置，内部引线孔填充隔热材料硅酸铝，有效的防止了热传导，放大转换电路部分在允许温度下工作AAI421型中高温压力变送器
高温环境压力测量解决方案
产品概述
AAI421型中高温压力变送器选用进口耐高温敏感元件组装，传感器探头能在350℃高温下长期稳定工作。芯体与不锈钢外壳之间采用激光冷焊工艺，使其完全熔为一体，让了变送器在高温状态下的使用安全。传感器的压力芯体与放大电路之间，用聚四氟乙烯垫片隔热，并加有散热装置，内部引线孔填充隔热材料硅酸铝，有效的防止了热传导，放大转换电路部分在允许温度下工作。
技术指标
量程: 0~-0.2~-100kPa
补偿温度: 0~150℃，250℃，350℃
工作温度: 探头150℃，250℃，350℃
过载: 量程的1.5倍或120MPa (取最小值)
稳定性: 0.5%FS/年
测压形式: 表压(G) 绝压(A) 负压(N)
现场接线
接线示意图
电路侧
(以两线制4-20mA输出为例):
注意: 如无计量设备，请勿调节灵敏度(S)电位器
