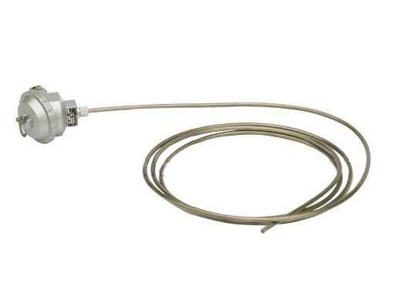

铠装热电偶
热电偶套管材料及使用温度表
不同品种热电偶套管技术参数及附加装置形式
热电偶套管材料及使用温度表
不同品种热电偶套管技术参数及附加装置形式
热电偶套管材料及使用温度表
| 品种 | 套管材料 | 外径(mm) | 使用温度(℃) | |
| 长期使用 | 短期使用 | |||
| 镍铬-镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0,4.0,5.0,6.0,8.0 | 800 | 900 | ||
| GH3030 | 2.0,3.0 | 800 | 900 | |
| 4.0,5.0 | 900 | 1000 | ||
| 6.0,8.0 | 1000 | 1100 | ||
| 镍铬硅-镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
| 3.0,4.0,5.0,6.0,8.0 | 800 | 900 | ||
| GH3030 | 2.0,3.0 | 900 | 1000 | |
| 4.0,5.0 | 1000 | 1100 | ||
| 6.0,8.0 | 1100 | 1200 | ||
| GH3039 | 2.0,3.0,4.0 | 1000 | 1100 | |
| 5.0,6.0,8.0 | 1100 | 1200 | ||
| 镍铬-铜镍 | 1Cr18Ni9Ti | 2.0 | 500 | 600 |
| 3.0,4.0,5.0 | 600 | 700 | ||
| 6.0,8.0 | 700 | 800 | ||
| 铁-铜镍 | 1Cr18Ni9Ti | 2.0 | 400 | 500 |
| 3.0,4.0,5.0 | 500 | 600 | ||
| 6.0,8.0 | 600 | 750 | ||
| 铜-铜镍 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 |
| 6.0,8.0 | 300 | 350 | ||
| 铂铑-铂 | GH3039 | 2.0,3.0,4.0 | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 | ||
附加装置形式
接触块式(代号M) 与 包箍式(代号G) 示意图
注：选型时应注明R大小(即管壁或炉壁直径)
