活络管接头式热电阻
直形管接头式热电阻
WZP-54、WZP-74等型号热电阻技术参数
直形管接头式热电阻
WZP-54、WZP-74等型号热电阻技术参数

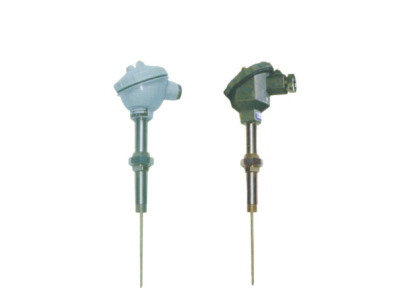

热电阻外观及结构示意图
型号及规格表
| 型号 | 分度号 | 测温范围℃ | 连接尺寸 | 保护管材料 | 规格 | |
| d | L | |||||
|
WZP-54 WZP₂-54 |
Pt100 | -200~500 | M20×1.5 | 1Cr18Ni9Ti | φ4 |
250 300 400 |
| NPT1/2 | ||||||
|
WZP-54A WZP₂-54A |
Pt100 | -200~500 | M20×1.5 | φ6 |
450 550 650 750 |
|
| NPT1/2 | ||||||
|
WZC-54 WZC-54A |
Cu50 Cu100 |
-50~100 | M20×1.5 | 1Cr18Ni9Ti | φ4 |
450 550 650 750 |
| NPT1/2 | ||||||
1) 型号53、53A为防水式，防护等级IP55；型号52、52A为防喷式，防护等级IP65；
2) 如无特殊之约定，L仅为参考尺寸，热电偶插入深度应为热安装套管U尺寸；
3) 热安装套管形式详见P129
直形管接头式热电阻
直形管接头式热电阻示意图
| 型号 | 分度号 | 测温范围℃ | 连接尺寸 | 保护管材料 | 规格 | |
| d | L | |||||
|
WZP-74 WZP₂-74 |
Pt100 | -200~500 | M20×1.5 | 1Cr18Ni9Ti | φ4 |
250 300 400 550 650 750 |
| NPT1/2 | ||||||
|
WZP-74A WZP₂-74A |
Pt100 | -200~500 | M20×1.5 | φ6 |
450 550 650 750 |
|
| NPT1/2 | ||||||
|
WZC-74 WZC-74A |
Cu50 Cu100 |
-50~100 | M20×1.5 | 1Cr18Ni9Ti | φ4 |
450 550 650 750 |
| NPT1/2 | ||||||
1) 型号73、73A为防水式，防护等级IP55；型号72、72A为防喷式，防护等级IP65；
2) 如无特殊之约定，L仅为参考尺寸，热电偶插入深度应为热安装套管U尺寸；
