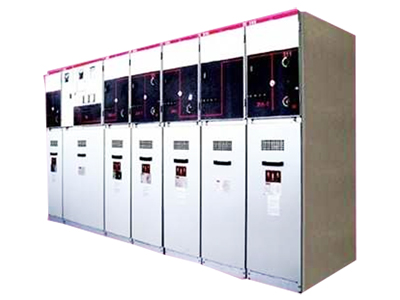

XGN15-12型交流高压金属封闭开关柜
XGN15-12型交流高压金属封闭开关设备（SF6环网柜），适用于额定电压7.2~12KV、额定电流630A的环网供电系统中，可配装六氟化硫负荷开关及组合电器、电流互感器、电压互感器、避雷器等电器元件，具有外形美观、结构简洁、体积小、联锁可靠等特点。开关设备广泛用于工业及民用电缆环网及供电终端，特别适用于工矿企业、高层建筑、住宅小区、医院、学校、公园等配电系统中，作为接受和分配电能之用，亦适于装入预装式变电站。
XGN15-12型交流高压金属封闭开关设备
SF6环网柜 - 适用于额定电压7.2~12KV、额定电流630A的环网供电系统
一、概述
XGN15-12型交流高压金属封闭开关设备（SF6环网柜），适用于额定电压7.2~12KV、额定电流630A的环网供电系统中，可配装六氟化硫负荷开关及组合电器、电流互感器、电压互感器、避雷器等电器元件，具有外形美观、结构简洁、体积小、联锁稳定等特点。
开关设备广泛用于工业及民用电缆环网及供电终端，特别适用于工矿企业、高层建筑、住宅小区、医院、学校、公园等配电系统中，作为接受和分配电能之用，亦适于装入预装式变电站。
工业用途
工矿企业、工厂车间、工业园区的配电系统
民用建筑
高层建筑、住宅小区、商业中心供电系统
公共设施
医院、学校、公园、市政设施配电网络
二、产品型号的组成及含义
XGN15-12型开关设备型号分解示意图
X
箱式
-
G
固定式
-
N
户内
-
15
设计序号
-
12
额定电压(12KV)
/
Ⅱ
二次方案
/
Ⅲ
结构形式
产品型号示例：XGN15-12 Ⅱ/Ⅲ
通过产品型号可以快速识别设备的基本特征：X表示箱式结构，G表示固定式，N表示户内使用，15为设计序号，12表示额定电压12KV，Ⅱ/Ⅲ表示不同的二次方案和结构形式。
三、主要技术参数
| 技术参数 | 单位 | 数值 |
|---|---|---|
| 额定电压 | KV | 7.2~12 |
| 额定电流 | A | 630 |
| 额定频率 | Hz | 50 |
| 额定短路开断电流 | KA | 20/25 |
| 额定短路关合电流(峰值) | KA | 50/63 |
| 额定短时耐受电流(4s) | KA | 20/25 |
| 额定峰值耐受电流 | KA | 50/63 |
