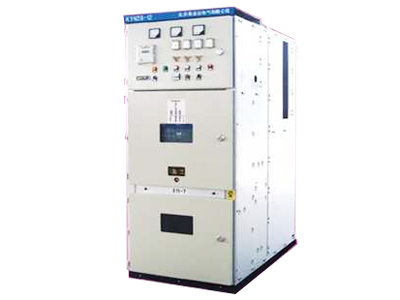

KYN28-12型户内金属铠装抽出式开关柜
KYN28-12型户内金属铠装抽出式开关设备（以下简称开关设备），系3.6~12KV三相交流50HZ单母线及单母线分段系统的户内成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，用于接受和分配3.6~12KV的网络电能并对电路实行控制、保护及监测之用。KYN28-12型户内金属铠装抽出式开关设备
适用于3.6~12KV三相交流50HZ单母线及单母线分段系统的户内成套配电装置
一、概况
KYN28-12型户内金属铠装抽出式开关设备（以下简称开关设备），系3.6~12KV三相交流50HZ单母线及单母线分段系统的户内成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，用于接受和分配3.6~12KV的网络电能并对电路实行控制、保护及监测之用。
符合标准：
本开关柜满足IEC298、GB3906等标准要求。
五防联锁功能：
防止带负荷推拉断路器手车
让在带负荷情况下无法推拉断路器手车
防止误分误合断路器
避免误操作导致断路器误分合
防止接地开关处在闭合位置时关合断路器
让接地开关闭合时无法关合断路器
防止误入带电间隔
避免人员误入带电设备间隔
防止在带电时误合接地开关
让设备带电时无法闭合接地开关
可配用断路器：
VS1真空断路器
施耐德EV12S真空断路器
ABB VD4真空断路器
实为一种性能优越的配电装置。
1.1 产品型号的组成及含义
KYN28-12型开关设备型号分解示意图
K
铠装式
-
Y
移开式
-
N
户内
-
28
设计序号
-
12
额定电压(12KV)
通过产品型号可以快速识别设备的基本特征：K表示铠装式结构，Y表示移开式，N表示户内使用，28为设计序号，12表示额定电压12KV。
三、主要技术参数
| 技术参数 | 单位 | 数值 | 备注 |
|---|---|---|---|
| 额定电压 | KV | 3.6~12 | |
| 额定电流 | A | 630/1250/1600/2000/2500/3150 | 可选 |
| 额定频率 | Hz | 50 | |
| 额定短路开断电流 | KA | 20/25/31.5/40 | |
| 额定短时耐受电流(4s) | KA | 20/25/31.5/40 | |
| 额定峰值耐受电流 | KA | 50/63/80/100 | |
| 防护等级 | - | 外壳IP4X，隔室间IP2X |
