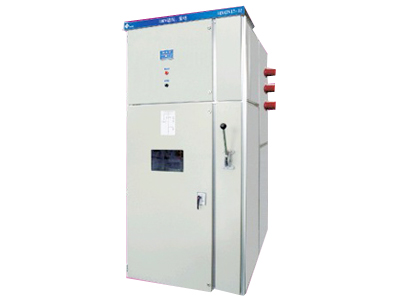

HXGN-12型环网真空负荷开关柜
HXGN-12型环网真空负荷开关柜（简称环网柜），适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统，作为户内交流三相3.6~12KV、50HZ的环网供电单元和终端配电设备。HXGN-12型环网真空负荷开关柜
(简称环网柜) - 适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统
一、概述
1、用途及适用范围
HXGN-12型环网真空负荷开关柜（简称环网柜），适用于工矿企业、住宅小区、高层建筑和学校公园等配电系统，作为户内交流三相3.6~12KV、50HZ的环网供电单元和终端配电设备。
主要功能：
可开断或关合额定负荷电流及变压器空载电流，并能开断或关合一定距离的架空线路、电缆线路或电容器组的电容电流。负荷开关-熔断器组合电器柜可一次性开断额定短路电流。
本环网柜可在电力系统中作为配电设备的保护、电能的分配和控制之用。
主要应用场景：
工矿企业
工厂、矿山等工业场所的配电系统
住宅小区
居民住宅区、社区供电系统
公共设施
学校、公园、医院等公共场所配电
2、产品型号的组成及含义
HXGN-12型环网柜产品型号分解示意图
H
户内
-
X
箱式结构
-
G
固定式
-
N
户内
-
□
设计序号
-
12
额定电压(12KV)
-
Z
真空
-
□
方案号
产品型号示例：HXGN-12-Z-1
通过产品型号可以快速识别设备的基本特征：H表示户内使用，X表示箱式结构，G表示固定式，N再次强调户内类型，□表示设计序号，12表示额定电压12KV，Z表示采用真空灭弧技术，最后的□表示具体方案编号。
三、主要技术参数
| 技术参数 | 单位 | 数值 | 备注 |
|---|---|---|---|
| 额定电压 | KV | 3.6~12 | |
| 额定电流 | A | 630 | |
| 额定频率 | Hz | 50 | |
| 额定短时耐受电流 | KA | 20/25 | 4秒 |
| 额定峰值耐受电流 | KA | 50/63 | |
| 额定短路开断电流 | KA | 20/25/31.5 | 负荷开关-熔断器组合 |
| 防护等级 | - | IP3X |
