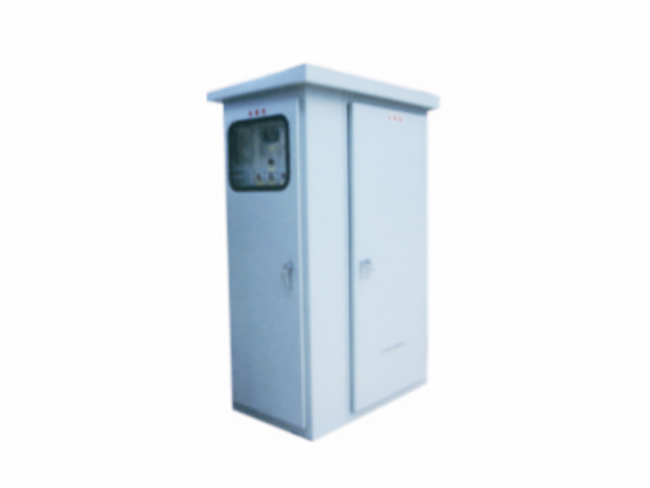

保温保护箱
PWX、PFX系列保温、保护箱是防雨、防尘、全天候型的就地仪表箱，用于电力、化工、冶金、炼油、轻工等行业的室内外热工参数测量的工作现场。
PWX系列保温箱中的加热保温装置能将仪表室内的温度保持在5摄氏度以上，使箱内安装的贵重仪表等在寒冷地区也能正常运行。
PWX、PFX系列保温、保护箱
防雨、防尘、全天候型就地仪表箱 - 适用于电力、化工、冶金、炼油、轻工等行业
一、产品概述
PWX、PFX系列保温、保护箱是防雨、防尘、全天候型的就地仪表箱，用于电力、化工、冶金、炼油、轻工等行业的室内外热工参数测量的工作现场。
PWX系列保温箱中的加热保温装置能将仪表室内的温度保持在5摄氏度以上，使箱内安装的贵重仪表等在寒冷地区也能正常运行。
二、结构
结构特点：
PWX、PFX系列保温、保护箱采用优良钢板、不锈钢板弯制焊接而成，玻璃钢材质则采用模具一次成型(适用于耐腐蚀场所)有倾斜的防雨顶盖，门和箱体之式密封结构，箱体表面采取良好的防腐处理，其外壳防护等级为IP54,适合于露天和室内使用。
仪表箱分有仪表室和电气室两个独立的箱体组成。保温箱的仪表室四壁、门、顶均敷设保温层，仪表室可根据用户需要安装电加热器和蒸汽加热，室内的温度由电气室内的温控装置控制(温度可根据需要设定)。
整个箱顶的四角设有吊钩，箱体底部框架上设有地脚螺栓安装固定孔，箱体后壁及侧壁特设有供仪表导压管及伴热电缆引入的敲落孔，箱底有可拆装的进线管用底板。
三、主要技术指标
| 技术参数 | 规格/范围 | 说明 |
|---|---|---|
| 供电电源 | 220V交流电压，允差-15%~+10%，频率50HZ | |
| 电加热器功率 | 400W~1000W | |
| 蒸汽温度压力 |
T<200℃、P |
|
| 温度设定范围 | 5℃~10℃ | |
| 温度偏差范围 | ±1.5℃ | |
| 伴热电缆允许功率 | 每路小于1100W |
注：2、6项系对电加热器而言。
四、安装和使用
五、型号命名
示例：PWX-S-800 表示不锈钢材质、宽度800mm的保温箱
六、订货须知
订货时请提供以下信息：
| 箱体宽L | 仪表室内件 热路数 | 仪表导压管件 热路数 | 每路额定 电流 |
|---|---|---|---|
| 800mm | 1 | 2 | 5A |
| 1000mm | 1 | 4 | |
| 1200mm | 1 | 4 | |
| 1400mm | 1 | 6 |
注：不含角钢底架型
