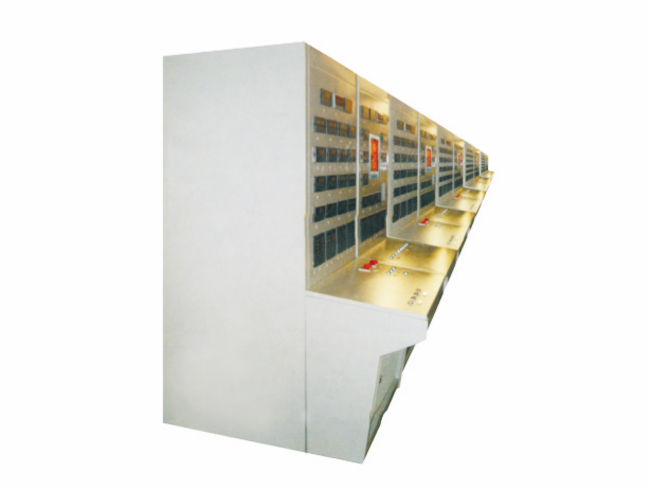

工业自动化仪表盘
工业自动化仪表盘随同各种仪器仪表盘(其中包括盘面上的二次仪表，现场一次仪表、调节器、执行器及热工试验室仪器仪表)、电器元件及盘内布线、接管等构成控制系统装置或称成套总成。
它被广泛应用于炼油、化工、轻工、纺织、国防、冶金、电力、航空、造船、医药和机械等工业生产过程控制系统中，组成各种规模的控制室。
工业自动化仪表盘
控制系统装置/成套总成 - 广泛应用于工业生产过程控制系统
一、概述
工业自动化仪表盘随同各种仪器仪表盘(其中包括盘面上的二次仪表，现场一次仪表、调节器、执行器及热工试验室仪器仪表)、电器元件及盘内布线、接管等构成控制系统装置或称成套总成。
它被广泛应用于炼油、化工、轻工、纺织、国防、冶金、电力、航空、造船、医药和机械等工业生产过程控制系统中，组成各种规模的控制室。
主要应用行业：
工业自动化仪表盘，按照结构形式，有屏式仪表盘、框架式仪表盘和柜式仪表盘等三大类。此外，还有控制柜、仪表箱、操纵台及模拟仪表盘等。屏式仪表盘可分成带外照明的；框架式仪表盘又可分成带附加装置的。用户可以根据自己的需要，按照下述工业自动化仪表盘等规定，加以选择订货。
二、型号表示
工业自动化仪表盘型号由多个部分组成，分别表示不同的结构形式、附件配置和安装方式。具体型号表示方法请参考下表。
三、型号及代号的表示含义
下表详细说明了工业自动化仪表盘的型号及代号表示含义，用户可根据需要选择相应的代号组合，形成完整的产品型号进行订货。
| 第一节 | 第二节 | 订货代号 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 第一位 | 第二位 | 第三位 | 第一位 | 第二位 | 第三位 |
仪表外形尺寸 高×宽×深 (H×W×D) |
||||||
| 代号 | 意义 | 代号 | 意义 | 代号 | 意义 | 代号 | 意义 | 代号 | 意义 | 代号 | 意义 | |
| K | 工业自动化仪表盘·柜·台·箱 | G | 柜式仪表盘 | D | 无附加装置 | 1 | 左侧开门 | 1 | 右侧开门 | 1 | 后开门 |
根据实际 尺寸确定 |
| K | 框架式仪表盘 | |||||||||||
| P | 屏式仪表盘 | T |
外膜易损件及 保养维护台 |
|||||||||
| A | 通道式仪表盘 | F | 台加装置 | 2 | 左侧封闭 | 2 | 右侧封闭 | 2 | 前开门 | |||
| Y | 控制柜 | |||||||||||
| T | 控制台 | C | 直立面形 | |||||||||
| X | 仪表箱 | X | 斜立面形 | 3 | 左侧敞开 | 3 | 右侧敞开 | 3 | 前后开门 | |||
| N | 半模拟盘 | H | 弧立弯连 | |||||||||
| J | 角接板 | G | 挂式 | |||||||||
| L | 立式 | 4 | 左侧带边框 | 4 | 右侧带边框 | 4 | 后开门前盘带罩门 | |||||
| 5 | 前盘带罩门 | |||||||||||
| 030 | 角接度30° | |||||||||||
| 045 | 角接度45° | |||||||||||
| 060 | 角接度60° | |||||||||||
| 090 | 角接度90° | |||||||||||
| M | 屏门 | Z | 左门 | |||||||||
| Y | 右门 | |||||||||||
型号示例：K-G-D-1-1-1-800×600×400 表示柜式仪表盘，无附加装置，左侧开门，右侧开门，后开门，外形尺寸800×600×400mm
四、订货须知
订货时请提供以下资料，以让为您提供准的仪表盘配置和设计：
请让提供的图纸和技术资料准无误，如有特殊要求请在订货时一并说明。
