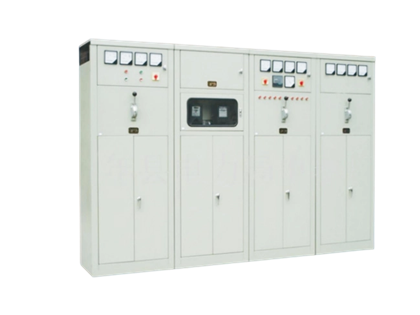

PGL-1-2型交流低压配电屏
PGL1/2型低压配电屏适用于发电厂、变电站、厂矿企业等交流50Hz、额定工作电压不超过380V的低压配电系统中，作为动力、配电、照明之用。
本产品技术性能符合GB/T 25130等相关国家标准，是第三代低压开关设备，具有结构紧凑、防护性能好、防静电性能好、运行安全可靠等特点，是低压配电系统改造的首选产品

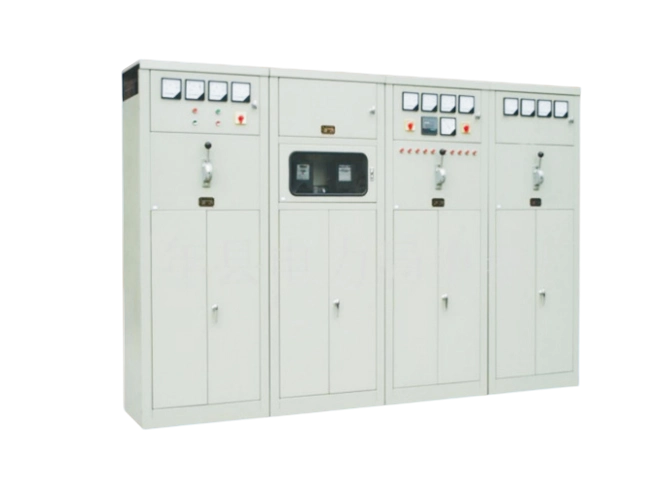

PGL1/2型低压配电屏
交流50Hz，额定工作电压380V的低压配电设备
用途
PGL1/2型低压配电屏适用于发电厂、变电站、厂矿企业等交流50Hz、额定工作电压不超过380V的低压配电系统中，作为动力、配电、照明之用。
本产品技术性能符合GB/T 25130等相关国家标准，是第三代低压开关设备，具有结构紧凑、防护性能好、防静电性能好、运行安全稳定等特点，是低压配电系统改造的选择产品。
型号说明
PGL1/2型低压配电屏型号含义：
P G L 1/2 - □□
P：低压开启式配电屏
G：固定安装
L：动力用
1/2：设计序号，1型分断能力为15kA，2型分断能力为30kA
□□：主电路方案号
产品设计特点
该产品每一个主电路方案有一个或两个辅助电路，用户在选用时，只需从对应的辅助电路方案中选取电气原理图，从而减轻了设计工作量，提高了工作效率
具有多回路小电流控制方案，使主电路方案更加集合理论与实际，对于多回路小电流控制的方案，建议选取手动控制产品。
电气参数
| 技术参数 | 规格 |
|---|---|
| 额定频率 | 50Hz |
| 主电路额定工作电压 | 交流380V，直流220V |
| 辅助电路额定工作电压 | 交流220V、380V，直流110V、220V |
| 额定绝缘电压 | 500V |
| PGL1型额定分断能力 | 15kA（有效值） |
| PGL2型额定分断能力 | 30kA（有效值） |
结构简介
本产品系户内固定安装，为开启式面板可拆卸的低压配电屏。产品的整体结构采用薄钢板和角钢焊接而成，所有门、面板及开关操作元件均能按功能要求依次安装，并能够闭锁。开关位置及功能与屏体结构紧密关联，上下方金属隔层构成主体骨架，屏体上下方便维修，方便拆卸的零部件之间采用紧密连接。
安装与使用
安装完成后，应进行以下检查：
安全注意事项：
只有经过专业培训的合格人员方可进行操作和维护。操作前必须断开电源，让安全。
成套性及订货须知
订货时请提供以下资料：
注：本产品可按用户特殊要求定制，具体事宜请与生产厂家协商。
