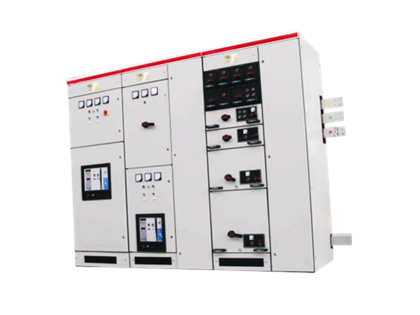

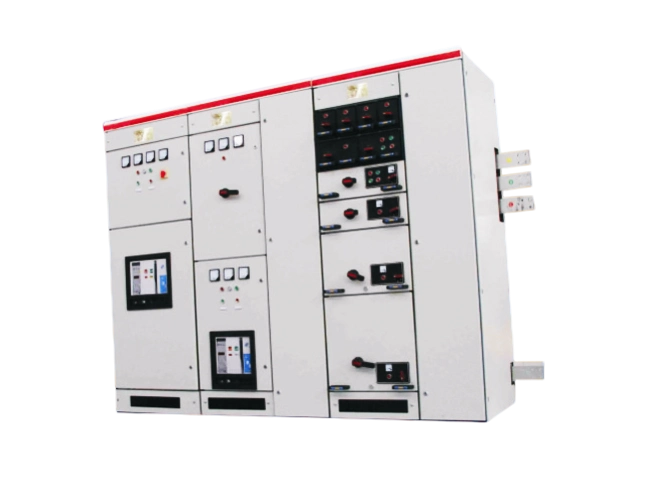

MNS低压抽出式开关柜
MNS低压抽出式开关柜是一种用标准由工厂组装（FBA）的组合柜型，其技术已达到九十年代末国际水平。本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金钒铜、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑建筑场所、作为交流50~60Hz，额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。MNS低压抽出式开关柜
交流50~60Hz，额定工作电压交流660V及以下的电力系统配电设备
一、概述
MNS低压抽出式开关柜是一种用标准由工厂组装（FBA）的组合柜型，其技术已达到九十年代末国际水平。本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金钒铜、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑建筑场所、作为交流50~60Hz，额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。
本装置符合GB7251.1《低压成套开关设备》及JB/T9691《低压抽出式成套开关设备》国家专业标准，并符合IEC 439-1、VDE0660第五部分等国际专业标准。
二、正常使用环境条件
三、基本技术参数
（1）电气性能
| 技术参数 | 规格 |
|---|---|
| 额定绝缘电压 | 660V |
| 额定工作电压 | 350V,660V |
| 主母绕最大工作电流 | 5000A |
| 主母绕额定耐受电流 | 100kA |
| 主母绕额定峰值耐受电流 | 220kA |
| 配电母线（垂直导线）最大工作电拖 | 1000A |
| 配电母绕（垂直导线）峰值电拖 | 105kA（最大值） |
| 额定 | 加强型 |
（2）防护等级
符合IEC529、DD40050标准
| 防护等级 | 说明 |
|---|---|
| IP30 | 大于Φ2.5mm圆体防护 |
| IP40 | 大于Φ1.0mm圆体防护 |
注：定期IP40防护等装时应与制造厂协商。
四、柜体结构
开关柜柜体基本结构是由C型建材装配组成。C型材是以B=25mm为模块安装孔的钢板弯制而成。全部框架及内层隔板都作镀锌纯化处理。四周门板，侧板则作高压静电喷塑。柜体基本结构见图1所示，柜体基本尺寸见图2、表1、表2。
柜体基本结构：C型材装配，模块化设计
五、开关柜类型
（1）动力配电中心柜（PC）
可采用Emax、MT、3WN、AH、ME系列等断路器
特点：用于主配电回路，额定电流大，分断能力强，适用于电源进线和主配电。
（2）电动机控制中心柜（MCC）
由大小轴屋组装而成，各回路主开关采用高分断型先断器或旋转式带熔断器的负荷开关，功率因数自动补漏板（带有手动、自动及远动功率因数补偿装置）
特点：模块化设计，可灵活配置，用于电动机控制回路，具有功率因数补偿功能。
A、动力配电中心（PC）柜规格参数
下表为动力配电中心（PC）柜的主要尺寸参数：
| 高度 H (mm) | 宽度 B (mm) | 备注 | ||
|---|---|---|---|---|
| 标准型 | 增强型 | 大电流型 | ||
| 2200 | 400 | 标准配置 | 可选配置 | 特殊定制 |
| 2200 | 400 | |||
| 2200 | 600 | 标准配置 | 增强型 | 特殊定制 |
| 2200 | 800 | 标准配置 | 增强型 | 特殊定制 |
| 2200 | 1000 | 标准配置 | 增强型 | 大电流型 |
| 2200 | 1000 | 标准配置 | 增强型 | 大电流型 |
| 2200 | 1000 | 标准配置 | 增强型 | 大电流型 |
| 2200 | 1000 | 标准配置 | 增强型 | 大电流型 |
| 2200 | 1200 | 标准配置 | 增强型 | 大电流型 |
B、电动机控制中心（MCC）柜规格参数
下表为电动机控制中心（MCC）柜的主要尺寸参数：
| 高度 H (mm) | 宽度 B (mm) | 备注 | ||
|---|---|---|---|---|
| 标准型 | 增强型 | 大容量型 | ||
| 2200 | 600 | 标准配置 | 增强型 | 大容量型 |
| 1000 | 600 | 标准配置 | 增强型 | 大容量型 |
| 1000 | 100 | 标准配置 | 增强型 | 大容量型 |
六、订货须知
订货时请提供以下资料：
注：本产品可按用户特殊要求定制，具体事宜请与生产厂家协商。
