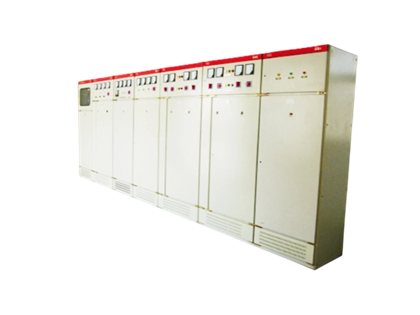

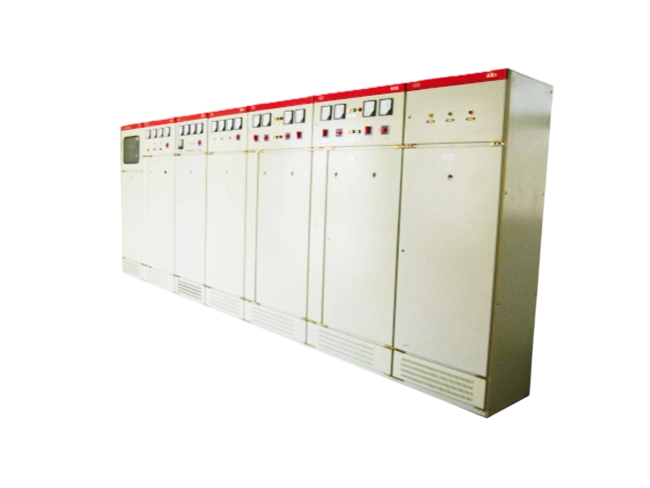

GGD交流低压配电柜
GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至1500A的配电系统，作为动力、照明及配电设备的电力转换、分配与控制之用。GGD型交流低压配电柜
交流50Hz，额定工作电压380V，额定工作电流至1500A的配电系统
一、用途
GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至1500A的配电系统，作为动力、照明及配电设备的电力转换、分配与控制之用。
GGD型交流低压配电柜是根据电源主管部门及广大用户及设计部门的要求，本着安全、经济、合理、稳定的原则设计的新型低压配电柜。产品具有分断能力高、动稳性能好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。
GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。
二、使用条件
三、产品型号及含义
| 代号 | 含义 |
|---|---|
| G | 交流低压配电柜 |
| G | 电器元件安装、固定接线 |
| D | 电力用柜 |
| 1/2/3 |
设计序号 1-分断能力为15kA 2-分断能力为30kA 3-分断能力为50kA |
型号示例：
GGD1-□□ 表示分断能力为15kA的低压配电柜，主电路方案代号为□□
四、电气性能
1、基本电气参数
| 型号 | 额定电压(V) | 额定电流(A) | 额定短路开断电流(kA) | 额定短时耐受电流(1s) | 额定峰值耐受电流(kA) |
|---|---|---|---|---|---|
| GGD1 | 380 | 600(300) | 15 | 15 | 30 |
| A | 1000 | 30 | 30 | 63 | |
| GGD2 | 380 | 1500(1000) | 30 | 15 | 30 |
| C | 1000 | 30 | 30 | 63 | |
| GGD3 | 380 | 3150 | 50 | 50 | 105 |
| C | 2500 | 50 | 50 | 105 | |
| C | 2000 | 50 | 50 | 105 |
2、主电路方案
主电路的主供电设计了1215个方案，共298个规格（不包括辅助电路功能变化及控制电压的变化而诞生的方案和规格）。
主电路I型：499个方案，123个规格
主电路II型：53个方案，107个规格
主电路III型：53个方案，27个规格
主电路IV型：4个方案，12个规格
此外，为适应无功补偿的需要设计GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。
五、结构特点
六、外形尺寸安装示意图
图中尺寸：H-高度，W-宽度，D-深度（单位：mm）
七、订货须知
订货时请提供以下资料：
注：本产品可按用户特殊要求定制，具体事宜请与生产厂家协商。
