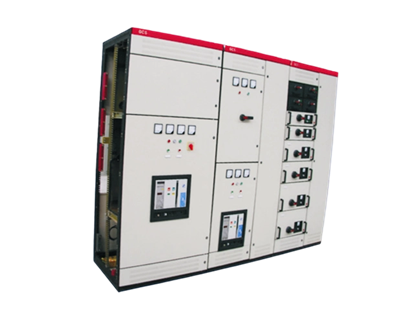

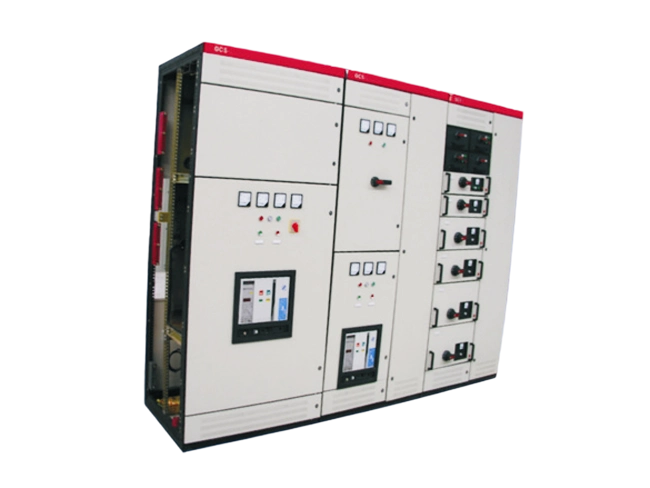

GCS低压抽出式开关柜
GCS型低压抽出式开关柜（以下称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求，设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在上海通过了两部联合主持的鉴定，受到生产制造单位和电力使用部门的重视和肯定。GCS型低压抽出式开关柜
两部联合设计，符合国情、具有较高技术性能指标的低压抽出式开关柜
一、概述
GCS型低压抽出式开关柜（以下称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求，设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在上海通过了两部联合主持的鉴定，受到生产制造单位和电力使用部门的重视和肯定。
电力工业总部、机械工业部联合以安全用[1997]10号、机电[1997]10号文下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》，目前，GCS型低压抽出式开关柜已被电力用户广泛选用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，为三相交流频率为50/60Hz、额定工作电压为380V(400V)、660V，额定电流为4000A及以下的发、供电系统中的配电，电动机集中控制、无功功率补偿使用的低压成套配电装置。
二、型号含义
| 代号 | 含义 |
|---|---|
| G | 封闭式开关柜 |
| C | 抽出式 |
| S | 森源电气系统 |
型号结构：
GCS - □□ - □□
□□：主电路方案编号
□□：辅助电路方案编号
三、性能指标
装置的设计符合下列标准：
| 标准代号 | 标准名称 |
|---|---|
| IEC439-1 | 低压成套开关设备和控制设备 |
| GB7251 | 低压成套开关设备 |
| ZBK36001 | 低压抽出式成套开关设备 |
四、基本参数
| 参数名称 | 参数值 |
|---|---|
| 主电路额定电压 (V) | 交流380(400)、660 |
| 辅助电路额定电压 (V) | 交流220、380(400)、直流110、220 |
| 额定频率 (Hz) | 50(60) |
| 额定绝缘电压 (V) | 水平母线660(1000) |
| 额定电流 (A) | ≤4000 |
| 额定短时耐受电流 (kA/1s) | 50、80 |
| 额定峰值耐受电流 (kA/0.1s) | 105、176 |
| 工频耐压 (V/1min) | 主电路2500，辅助电路1760 |
| 母线制式 | 三相四线制A、B、C、PEN，三相五线制A、B、C、PE、N |
| 防护等级 | IP3X、IP4X |
五、主结构
主构架：采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm和φ9.2mm的安装孔，内部安装灵活方便。
装配方式：主构架装配式设计为两种，全组装式结构和部分（侧框和横梁）焊接式结构，供用户选择。
功能室隔离：装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室，各室的作用相对独立。
水平主母线：采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
电缆隔离：电缆隔离的设计使电缆上下进出均十分方便。
装置通用柜体的尺寸系列（单位：mm）：
| 高度 | 宽度 | 深度 |
|---|---|---|
| 2200 | 400 | 600 |
| 600 | 800 | |
| 800 | 1000 | |
| 2200 | 1000 | 1000 |
六、功能单元
抽屉模数：抽屉高度的模数为160mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。
互换性：相同功能单元的抽屉具有良好的互换性。
安装容量：每台MCC柜最多可安装11个1单元的抽屉或22个1/2单元的抽屉。
接插件：抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
转接结构：单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
机械联锁：抽屉单元设有机械联锁装置。
七、主要电器元件
选用原则：主电器元件的选用原则是引进技术，国内建成系列批量生产，又能满足装置性能的要求。
进线及馈线单元断路器：主选AH系列。也可选用其它性能更先进的Schneider公司生产的M系列、ABB公司生产的主要电器元件，结构简单，重量轻，路经系列性强的特点。
馈线单元断路器：CM1、TD、T300系列塑壳型断路器，外部用MOELLER公司生产的NZ1-100系列。这些开关均具有分断性能好、结构紧凑、短飞弧或无飞弧、技术经济指标高等特点。
隔离开关：采用隔离开关类系列，该系列稳定性高、分断能力强，并可以实现机械联锁。
熔断器：主选NT系列
接触器：选用B系列、LC1-D系列。
八、装置特点
高转接件热容量：较大幅度的降低由于转接件的温升，并影响到接插件、电缆头、间隔板等的附加温升。
分隔清晰稳定：功能单元之间，隔室之间的分隔清晰、稳定，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
动热稳定性好：母线平置式排列装置的动、热稳定性好，能承受80/176kA短路电流的冲击。
安装容量大：MCC柜单柜的回路数量至少22路，充分考虑电厂、石油化工等行业自动化电动门（机）群的需要。
电缆连接方便：装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器置电缆隔室内，使安装维修方便。
限流匹配：同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。
二次接插件充足：抽屉单元有足够数量的二次接插件（1单元及以上为22对，1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求。
九、订货须知
订货时请提供以下资料：
| 1. 一次系统图（主回路方案） |
| 2. 二次原理图（控制回路方案） |
| 3. 开关柜排列布置图 |
| 4. 主要元器件清单（断路器、接触器、继电器等） |
| 5. 特殊使用环境说明（如高原、湿热、盐雾等特殊环境） |
| 6. 其他特殊要求说明（如颜色、防护等级、特殊功能等） |
注：本产品可按用户特殊要求定制，具体事宜请与生产厂家协商。
