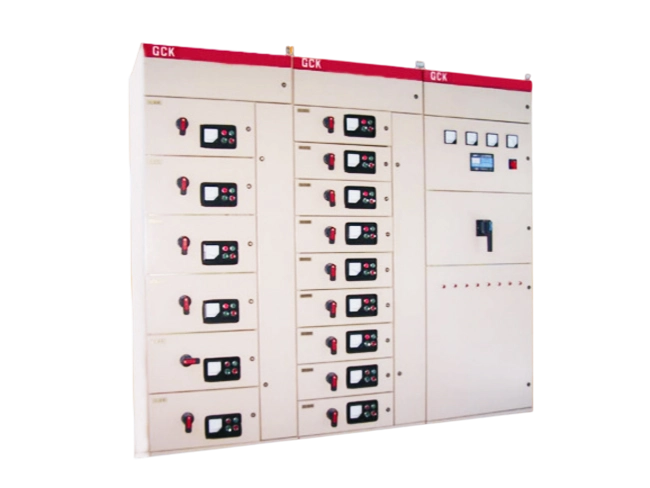

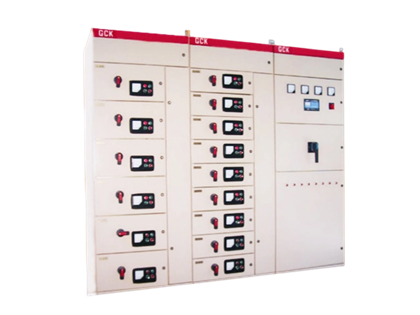

GCK低压抽出式开关柜
GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。GCK低压抽出式开关柜
由动力配电中心(PC)柜和电动机控制中心(MCC)组成，适用于发电厂、变电站、工矿企业等配电系统
一、用途
GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。
二、特点
本系列产品具有分断能力高，动热稳定性好，结构先进、合理，电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全稳定，维护方便等优点。
本产品符合IEC439、NEMA ICS2-322标准，也符合GB7251-87《低压成套开关设备》国家标准和ZBK36001-89《低压抽出式成套开关设备》专业标准。
三、使用环境条件
四、开关柜的主要技术参数
| 技术参数 | 规格 |
|---|---|
| 额定工作频率 (Hz) | 50 |
| 额定工作电压 (V) | 380, 660 |
| 额定绝缘电压 (V) | 600 |
| 额定工作电流 (A) |
水平母线：630-3150 垂直母线：600 |
| 额定短时耐受电流 |
水平母线：80kA(有效值)/1秒 垂直母线：50kA(有效值)/1秒 |
| 额定峰值耐受电流 |
水平母线：176kA 垂直母线：110kA |
| 主电路接插件 (A) | 200, 400 |
| 辅助电路接插件 (A) | 10 |
| 工频耐压1分钟 (V) | 2500 |
| 控制电机最大容量 (kW) | 155 |
| 防护等级 | IP40 |
| 操作方式 | 就地，远方，自动 |
五、结构特征
本系列产品的基本框架为组合装配式结构，框架的全部结构件通过螺钉坚固互相连接成基本框架，再接需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
框架结构：采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
安装孔：框架及零部件安装孔按模数E=20mm变化。
表面处理：内部结构采用镀锌处理，外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
动力中心(PC)柜结构：
在动力中心(PC)进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DW15C、ME系列，也可根据用户需要配置国外电气公司生产的各种断路器，如：ABB公司生产的F系列断路器，以及智能化断路器。
额定电流630A-1600A：带有翻排的主电路(包括母联)占据一个外形尺寸为800×1000×2200(宽×深×高)的柜体。没有翻排的主电路占据一个外形尺寸为800×800×2200(宽×深×高)的柜体。
额定电流1600A-3150A：带有翻排的主电路占据一个外形尺寸为1000×1000×2200(宽×深×高)的柜体。没有翻排的主电路占据一个外形尺寸为1000×800×2200(宽×深×高)的柜体。
动力中心(PC)馈电柜结构与进线柜相似，馈电电流在630A-1600A时，一个1000×1000×2200(宽×深×高)的柜体可装二个回路，为上下布置安装。
电动机控制中心(MCC)柜结构：
电动机控制中心(MCC)开关柜有靠墙安装和不靠墙安装二种，其顶部都为水平母线区域，水平母线区域下面为抽屉功能单元区域，该区域的宽度为600mm，安装抽屉功能单元区域的高为1840mm。
靠墙安装：柜的左部为功能单元区域，右部有一个200mm宽的电缆出线区域，柜体外形尺寸为800×600×2200(宽×深×高)。
离墙安装：柜体深度为600mm，电缆出线区在柜体的外形尺寸为600×800(1000)×2200(宽×深×高)。柜体深度有800和1000二种，建议用户选用1000深的柜体，以与PC柜深度统一。
当抽屉抽出柜外时，柜内带电部分不外露，安全稳定。
六、订货须知
订货时请提供以下资料：
注：本产品可按用户特殊要求定制，具体事宜请与生产厂家协商。
